一、产品简介

      本开关设备为三相交流50HZ单母线及单母线分段系统的成套配电装置。适用于发电厂、电力系统、石油、化工、企事业单位等的变电所、配电室，起到分配电能的作用，可以控制和保护发电机、变压器、电动机、无功补偿装置等电力设备。本产品符合DL/T40491、IEC298、GB3906等标准要求，具有功能完善的防误操作闭锁功能。

二、使用环境

   1、正常环境条件

a、周围空气温度：-10℃—+40℃

b、海拔：1000m

c、相对环境温度：日平均不大于95％，月平均不大于90％

d、地震：不超过8度

e、周围空气应不受腐蚀性或可燃气体，水蒸气等明显污染。

f、无严重污秽及经常性的剧烈振动，严酷条件下严酷设计满足1类要求

   2、特殊工作条件：

在超过规定的正常环境条件下使用时，由用户和制造厂协商。

三、主要技术参数

序号	项目	单位	数据
1	额定电压	KV	12
2	额定电流	A	630、1250、1600、2000、2500、3150、4000
3	额定短时开断电流	KA	20、25、31.5、40、50、63
4	额定动稳定电流（峰值）	KA	50、63、80、100、125、160
5	热稳定电流（4s）	KA	20、25、31.5、40、50、63
6	绝缘水平：工频/雷电冲击	KV	42/75
7	防护等级		IP4X
8	配置断路器		ZN63A（VS1）、VD4、VBP、EV12等
9	操作机构	V	操作机构、永磁机构
10	操作电源	mm	DC：110、220；AC：110、220
11	外形尺寸（宽X深X高）	KG	800（650、1000）X1500（1700）X2300
12	重量		800

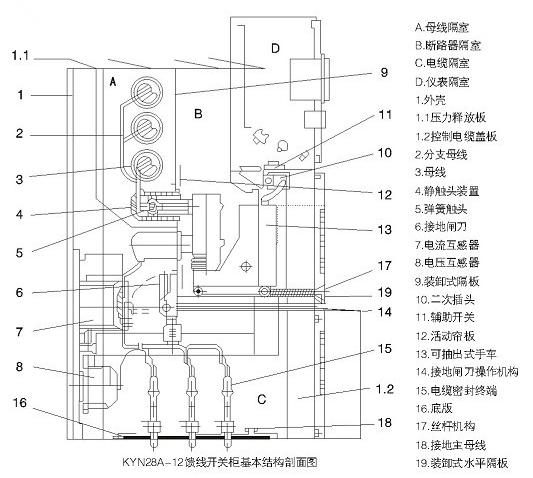

四、外形及安装尺寸
